hdpe土工膜破損修復方法（土工膜破損恢復方案）
hdpe土工膜破損修復規范：
防滲系統在土工膜施工過程中不可避免的造成土工膜的破損滲漏，如果破損在會造成防滲工程的滲漏影響工程質量，因此土工膜防滲工程要進行土工膜完整性檢測。在防滲工程中使用的防滲膜是高密度聚乙烯(HDPE)土工膜為白色粉末或顆粒狀產品.無毒，無味，結晶度為80%～90%，軟化點為125～l 35℃，使用溫度可達100℃;
土工膜破損后的修復視頻
一、土工膜破損后的修復步驟：
1. 在土工膜施工過程中，如果出現土工膜破損，如果破損非常小，可以用修補膠帶在破損處貼好，要大于破損處10厘米，然后再找剪一個比修補膠帶稍微大一點的土工膜放在上面并踩實。
2. 如果在施工過程中土工膜破損比較大，那么用鉤刀(或壁紙刀)把破損處，處理平整，先剪一個比破損處稍微大一些的土工膜圓形，把圓形土工膜稍微折一下放到破損口下面，用布把破損處擦干凈然后貼上修補膠帶，膠帶邊緣距離破損口處10厘米，貼好后再剪一個比貼修補膠稍微大一些的土工膜放上，然后踩實防止粘連。
二、防滲膜修補方法：如何修補破損的HDPE土工膜
防滲膜又稱HDPE土工膜，HDPE土工膜在工程中主要起到防滲、防水、蓄水、隔離的作用，如果HDPE土工膜出現了破損將會大大影響到防滲工程的整體質量，因此HDPE土工膜的破損修補至關重要。
擠壓焊槍修補破損較小的部位及HDPE土工膜平面上的破損
1、破損部位較小時：
這是一種最簡單最容易修補的破損，一般這種破損直徑不大于6mm，修補這樣的破損只需將破損部位及周圍清理干凈，然后使用擠壓式焊槍修補即可。

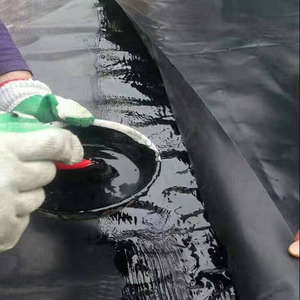

采用土工膜專用膠修補破損
2、破損部位在HDPE土工膜平面上時：
這是一種最普遍最常見的破損，修補這樣的破損需要將破損部位清理干凈，測量出破損部位的面積，然后將同樣材質同樣厚度的修補材料，裁切成圓型或者橢圓形(面積為破損部位的三倍左右)覆蓋在破損部位上進行修補，修補這樣的破損一般采用熱風槍、擠壓式焊槍或者土工膜專用膠。
3、破損部位在HDPE土工膜的接縫處時：
出現這樣的破損一般是由于HDPE土工膜受力導致的焊接縫開裂，修補這樣的破損需要將開裂的焊接縫清理干凈，然后使用雙軌爬行焊接機進行重新焊接，雙軌爬行焊接機焊接不到的地方應采用擠壓式焊槍進行焊接修補，修補完成后應對修補部位進行打壓測試防止再次開裂。
4、破損部位在HDPE土工膜的邊緣處或破損部位較大、較多時：
遇到這樣的破損一般沒有修補的必要，可以直接將破損的HDPE土工膜裁剪掉，重新鋪設完好的HDPE土工膜進行焊接。
5、破損部位在拐角處或與其他材料結合處時：
修補這樣的破損難度較大，應小心謹慎修補，根據實際情況合理選擇的修補方法。一般結合處或破損小的地方應采用擠壓式焊槍修補，拐角處破損小的地方應采用熱風槍修補，拐角處破損大的地方應打補丁采用焊接機修補。
三、土工膜修補注意事項
無論是什么樣的破損HDPE膜，改性材料都應與原HDPE地膜材料相同，厚度相同，質量標準相同，不能選擇低于原HDPE地膜質量標準和HDPE土膜厚度作為修復材料。此外，由于國產hdpe土膜生產工藝分為吹壓工藝，而且由這兩種工藝生產的hdpe土膜不易焊接，因此盡可能避免不同生產工藝hdpe土膜的選擇。
本文關鍵詞：破損,修復,方法,土工,膜,破損,恢復,方案,更多土工膜滲漏檢測/防滲檢測/土工膜破損探測/完整性檢測/可靠性檢測/價格請聯系客服
轉載請注明出處：hdpe土工膜破損修復方法（土工膜破損恢復方案）—http://www.vip1629.com/jiance/65.html
